簡述防排煙系統的安裝技術要求

2019-10-18 16:04:53

作者：合景消防

防排煙系統必須覆蓋在整棟建筑物的每一處，這樣無論建筑內的哪一處著火了，防排煙系統都能快速地控制濃煙毒氣的蔓延以及將其排出建筑物外。想做到這一步，其防排煙系統的設計和施工安裝是很重要的，設計和施工安裝不到位都有可能導致防排煙系統失效。下面合景消防重點給大家介紹防排煙系統的安裝技術要求。

防排煙系統的安裝技術要求如下：

一、風管支、吊架制作安裝

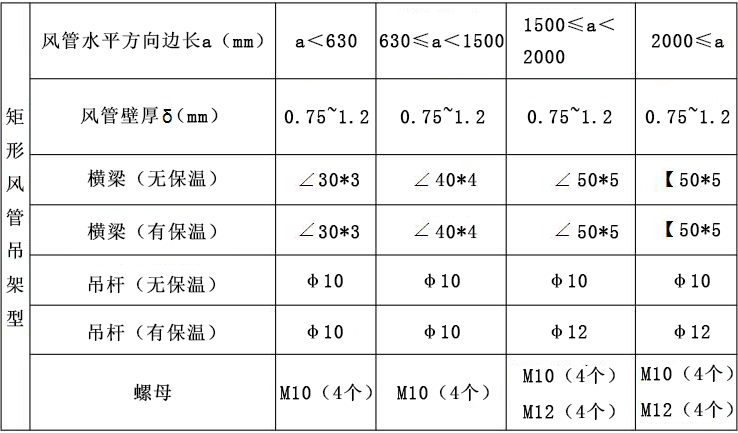

1、矩形風管粱、樓板吊架型的材料選配

橫梁、吊桿應平直，不得扭曲，吊桿上的螺紋應完整、光潔。

2、吊架根部材料的選配

采用∠50*5角鋼和吊桿尺寸相匹配的膨脹螺栓。

3、支、吊架上的安裝孔應采用機械加工，不得用氣割等熱加工開孔。

4、吊桿與根部角鋼采用焊接方式連接，吊桿與橫梁采用螺紋方式連接，各部件做好防銹處理后方可進行安裝。

5、風管吊架的吊桿露出部位應不大于30毫米。

6、支、吊架不得設在風口、閥門、檢查門及自控機構處；吊桿不宜直接固定在法蘭上。

7、風管支、吊架的間距，設計無規定時，應符合下列要求:

1) 水平風管:當直徑或長邊尺寸小于400毫米時，間距不應大于4米；大于或等于400毫米時，不應大于3米；并應在適當位置設固定卡。

2) 垂直風管:間距不得大于4米。當建筑物層高在4米以上時，每層的風管固定件不得少于2個。室外風管的支、托架應直接托于法蘭下。

3) 當水平懸吊的主、千風管長度超過20米時，應設置防止擺功的固定點，每個系統不應少于1個。

8、支、吊、托架安裝應進行放線，確定位置、標高及坡度。

二、風管與部件的安裝

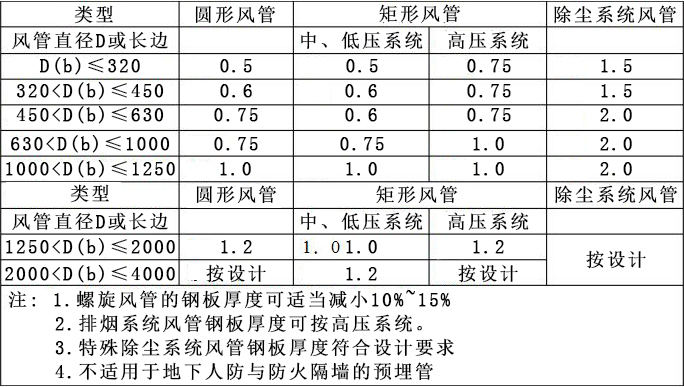

1、金屬風管的材料品種、規格、性能與厚度等按下表執行

鋼板風管板材厚度(毫米)

2、密封墊料應為不燃材料。

3、金屬風管的連接應符合下列規定:

1) 風管板材拼接的咬口縫應錯開，不得有十字型拼接縫。

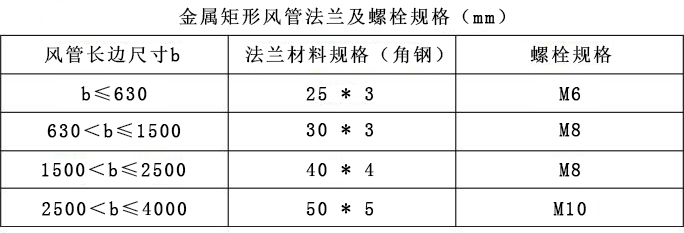

2) 金屬風管法蘭材料規格不應小于下圖的規定。中、低壓系統風管法蘭的螺栓及鉚釘孔的孔距不得大于150毫米；高壓系統風管(防排煙系統按高壓系統執行)不得大于100毫米。矩形風管法蘭的四角部位應設有螺孔。

風道法蘭螺栓安裝孔應采用機械加工，不得用氣割等熱加工開孔，法蘭上距風道邊緣的安裝孔中心距風道邊緣不得大于50毫米，風管法蘭的焊縫應熔合良好、飽滿，無假焊和孔洞；法蘭平面的允差為2毫米，同一批量加工的相同規格法蘭的螺孔排列應一致，并具有互換性。風道法蘭與風道鉚接前做好防銹處理，鉚接應牢固、不應有脫鉚和漏鉚的現象；翻邊應平整、緊貼法蘭，其寬度應一致，且不應小于6毫米；咬縫與四角處不應有開裂與孔洞。

4、風管咬縫必須緊密、寬度均勻，不得有孔洞。半咬和脹裂等缺陷。直管縱向咬縫應錯開，交錯距離不得小于50毫米。

5、連接法蘭的螺栓螺桿方向與風機運行時風道中的風向一致。

6、風管加固的要求:

1) 圓形風管(不包括螺旋風管)直徑大于等于800毫米，且其管段長度大于1250毫米或總表面積大于4㎡均應采取加固措施。

2) 矩形風管邊長大于630毫米，保溫風管邊長大于800毫米，管段長度大于1250毫米或低壓風管單邊平面積大于1.2㎡，中、高壓風管大于1.0㎡，均應采取加固措施。

7、風管的加固應符合下列規定:

1) 風管的加固可采用楞筋、立筋、角鋼(內、外加固)、扁鋼、加固筋和管內支撐等形式；

2) 楞筋或楞線的加固，排列應規則，間隔應均勻，板面不應有明顯的變形；

3) 角鋼、加固筋的加固，應排列整齊、均勻對稱，其高度應小于或等于風管的去蘭寬度。角鋼、加固筋與風管的鉚接應牢固、間隔應均勻，不應大于220毫米；兩相交處應連接成一體；

4) 管內支撐與風管的固定應牢固，各支撐之間或與風管的邊沿或法蘭的間距均勻，不應大于950毫米；

5) 中壓和高壓系統風管的管段，其長度大于1250毫米時，還應有加固握補強。高壓系統金屬風管的單咬口縫，還應有防止咬口縫脹裂的加固或補強措施。

8、風管外觀質量應符合國家質量檢驗評定標準的規定，表面凹凸量不大于5毫米，折角平直、圓弧均勻、兩端平行、無明顯翹角，螺孔距必須具備互換性，矩形法蘭的四角處應設螺孔。

9、風管加固應牢固、整齊、間距適宜、均勻對稱。

10、在風管穿過需要封閉的防火、防爆的墻體或樓板時，應設預埋管或防護套管，其鋼板厚度不應小于1.6毫米。風管與防護套管之間，應用不燃且對人體無危害的柔性材料封堵。

11、風管安裝必須符合下列規定:

1) 風管內嚴禁其他管線穿越。

2) 輸送含有易燃、易爆氣體或安裝在易燃、易爆環境的風管系統應有良好的接地，通過生活區或其他輔助生產房間時必須嚴密，并不得設置接口。

12、風管的安裝應由大至小，先干管后支管，由下至上進行，安裝前應具備以下條件:

1) 管架安裝后，砂漿強度應達到百分之七十以上。

2) 準備安裝的管和管件制作質量已復驗且符合要求。

13、風管法蘭連接時，先把兩個法蘭對正加墊把緊，螺栓對稱緊固，螺母相應緊固在一面，立管法蘭螺母應在法蘭下面，把緊后的法蘭，組對管件接口應嚴密。

14、風管無法蘭連接時，接口處應嚴密牢固。矩形風管四角必須有定位及密封措施，風管連接兩平面應平直，不得錯位及扭曲。

15、風管吊裝時，應正確綁扎繩扣，安全使用吊繩，風管兩端應有纜繩調位。

1) 棕麻繩均勻磨損不大于百分之十五可降級使用，超過百分之十五則不得使用。

2) 用棕麻繩將風管捆綁結實，鋼絲繩索不得直接捆綁在非碳素鋼管上。

3) 起吊時，當風管離地面200毫米 ~ 300毫米應停止起吊，仔細檢查其各部受力點、重心和繩扣，沒問題再起吊。

4) 風管吊至安裝位置時，應用釬子棍插入法蘭孔，對準螺栓孔調整風管位置，然后穿入螺栓緊固。

16、鋼板風管與磚、棍凝土風道的插接應順氣流方向，風管插入端與風道表面應平齊，并進行密封處理。

17、風管穿出屋面，設計無規定時應設置井口，并設防雨罩。井口與風管連接處應密封，出屋面風管應設固定裝置，其裝置嚴禁與避雷裝置接觸。

18、風管穿墻或樓板必須用金屬套管，套管和風管之間，應有5毫米 ~ 10毫米的間隙；套管至少應高出地面20毫米，穿墻套管應與裝飾面平齊。

19、風管伸入外墻時，其墻內部分必須做保溫處理，孔洞必須填充密實，避免出現冷橋現象。

20、防排煙系統柔性短管的制作材料必須為不燃材料。

21、柔性短管應符合下列規定:

1) 應選用防腐、防潮、不透氣、不易霉變的柔性材料。用于空調系統的應采取防止結露的措施；用于凈化空調系統的還應是內壁光滑、不易產生塵埃的材料；

2) 柔性短管的長度，一般宜為150 ~ 300毫米，其連接處應嚴密、牢固可靠；

3) 柔性短管不宜作為找正、找平的異徑連接管；

4) 設于結構變形縫的柔性短管，其長度宜為變形縫的寬度加100毫米及以上。

22、風管系統安裝完畢后，應按系統類別進行嚴密性檢驗，應符合下列規定:

1) 低壓系統風管的嚴密性檢驗應采用抽檢，抽檢率為5%，且不得少于1個系統。在加工工藝得到保證的前提下，采用漏光法檢測。檢測不合格時，應按規定的抽檢率做漏風量測試。

2) 中壓系統風管的嚴密性檢驗，應在漏光法檢測合格后，對系統漏風量測試進行抽格，抽檢率為20%，且不得少于一個系統。

3) 高壓系統風管的嚴密性檢驗，為全數進行漏風量測試。

三、閥門安裝

1、閥門應安裝在便于操作的部位，必須操作靈活，矯正在運輸過程中的變形，保證使用功能。安裝的部位應正確，型號、規格符合設計要求。

2、防火閥及排煙閥(排煙口)的安裝

1) 防火閥安裝易熔件應迎氣流方向，不得反裝，且應在系統安裝后裝入。防火閥安裝后應做動作試驗，閥板啟閉應靈活，動作應可靠。防火分區隔墻兩側的防火閥，距墻表面不應大于200毫米。

2) 排煙閥(排煙口)及手控裝置(包括預埋導管)，預埋管不應有死彎及癟陷。

3) 280°排煙防火閥安裝，聯動裝置必須靈活、動作可靠。

四、各類風口安裝

1、各類風口安裝位置應正確，轉動部分靈活，外露部分平整。同一房間內標高應一致，排列整齊。

2、鋁合金風口表面部分嚴禁用螺栓固定，固定螺釘應采用鋁制或鍍鋅螺釘。

3、鋁合金風口應單獨固定在頂棚上，不得固定在垂直風管上，風口與頂棚固定宜用木框或輕質龍骨，頂棚的孔洞不得大于風口的外邊尺寸。

4、防火風口由鋁合金單(雙)層百葉風口和超薄型防火調節閥組成；防火風口安裝時，先將兩部分拆開，將防火調節閥用拉鉚釘或自攻釘固定在連接法蘭上，再將百葉風口與防火閥重新連接。

五、風機安裝

風機安裝選用材料和安裝方法詳見圖集《防排煙系統設備附件選用與安裝》(07K103-2)。

1、通風機傳動裝置的外露部位以及直通大氣的進、出口，必須裝設防護罩(網)或采取其他安全設施。

2、消聲器、消聲彎管均應設獨立支、吊架。

六、系統調試

1、風機的運轉方向正確。

2、風口、風閥手動電動開、閉自如。

3、風口、風閥處風量、風速符合設計要求。

4、風機、風口、風閥開、閉聯動關系符合設計要求。

關于防排煙系統的安裝技術要求就介紹到這里了，大家若想了解更多防排煙系統的相關知識的話，可關注合景消防。另外，若你有消防工程需要施工安裝，可聯系合景消防。
